網電源變壓器對大多數醫用電氣設備的安全起著極其重要的作用。如果設備變壓器在工作時發生故障會引起變壓器繞組溫升過高，超出其材料件所能承受的最高溫度，則可能會使變壓器絕緣失效，引起觸電和著火危險。所以對于變壓器的熱保護問題要重點注意。

本次客戶是變壓器生產廠家，為了幫助客戶選擇到最合適的溫度開關，我們根據客戶使用環境做了模擬實驗：短路實驗與過載實驗。短路實驗中我們測出繞組升溫變化值，并根據其他數據可以知道哪個部位保護裝置起作用，然后根據這個結果進行過載試驗。在進行過載實驗時，要持續加大對溫度開關的電流，直到測出溫度開關不動作的最大值。通過這兩個實驗得出最合適的溫度保護參數。需要注意的是溫度開關動作時的繞組溫度與標稱的溫度開關的動作溫度有一定偏差。這與溫度開關的反應速度、精度、安放位置有關。

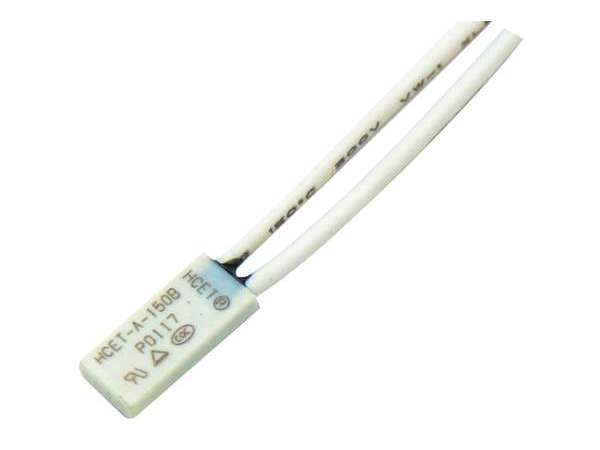

網電源變壓器常用自恢復型的的溫度開關，型號有HCET-A微型溫度開關，通過感測溫度對電路進行通斷，從而起到熱保護作用。動作溫度誤差一般為±5?C，復位溫度一般低于動作溫度20?C，誤差±10?C左右。

選用網電源變壓器溫度開關時，應注意選擇適合變壓器工作電壓和工作電流的規格。安裝時盡量放置在繞組的最里端且貼緊。焊接時注意引線接入良好，防止虛接產生發熱而影響溫控開關的正常工作。
